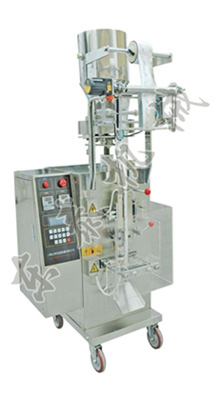

产品简介：
  本立式液体食品包装机是本公司自主研制的液体包装机产品，它在拉袋环节的设计过程中应用了PLC系列单片技术与光、机、电相结合，操作方便、制袋准确，使产品具有较高的技术水平，在定量打料环节采用注塞泵式容积法计量方式，整机运行可以自动完成计量、充料、制袋、封合、切断、输送等全过程，主要适用于食品、医药、化工行业中液体物料的自动包装。

主要用途
  本立式液体食品包装机主要适用于食品、医药、化工行业中液体物料产品的自动包装，如酱油醋、洗发水、棒棒冰、洗发水、茶饮料、调味汁等

技术参数：
包装能力  40-60袋/min
计量准确度  ±10%
制袋尺寸  长60-180mm  宽50-120mm
计量范围  1.0-50/min
电源类型  380V+N 三相四线制（可改装成单相220V）
功率消耗  1600W（4根电热管情况下）
外形尺寸  650mm×750mm×1600mm（宽×厚×高）
净重  170kg

结构组成及原理：

1：主传动机构
  本液体食品包装机主电机提供动力源，带动减速器使02分配轴转动，分配给热封凸轮、打料凸轮、拉袋凸轮、计数凸轮、送出锥齿轮及分配齿轮，使它们进入工作状态；

2：拉袋机构
  本液体包装机拉袋滚轮是由步进电机带动，分配轴上的拉袋凸轮触发接近开关，接近开关将信号输入到本液体食品包装机控制器中，控制器发出脉冲信号到驱动器，输出驱动器电流到步进电机，使其带动拉袋滚轮，完成拉袋动作；

3：供纸机构
将包装材料安装好后，接通本液体包装机电源开关，抬起控制杆，此时触发无触点开关，无触点开关输出信号到电源板，使固继电器导通，从而驱动供纸电机带动胶套轴转动将包材拉下，要使包材有足够的长度，再将包材穿过导纸板、成型器和拉袋滚轮，从而完成此环节的工作；

4：光电跟踪机构
  调整本液体食品包装机光电头位置，首先松开调节螺丝钉I，调整支座位置使横杆可以在任意位置调节，达到要求后紧固好此螺钉，然后松开调节螺钉II，使连接块在横杆上可以移动，达到要求后，紧固好此螺钉，最后松开调节螺钉III，使立杆可以上下移动，从而带动本液体包装机光电头一块移动，此时要切刀切在光标点上，光电头的光电要照在光标上方2mm处，紧固好调节螺钉III即可；

5：计量机构
  计量机构在本液体食品包装机运行过程中起到计量和填充茶饮料、豆浆、酱油醋、洗发水、中药液体等液体物料作用。合上离合器后分配齿轮I带动分配齿轮II，从而使齿轮II、齿轮I转动，进而通过本液体包装机大连杆及摇杆带动扇形齿轮左右摆动，扇形齿轮与活塞杆啮合着，这样活塞杆前后移动进入作功状态，同时小连杆带动曲柄及旋塞旋转，形成抽料、打料过程。当活塞杆向前移动时为打料动作，活塞杆向后移动为抽料动作，通过调节粗调手柄和微调手柄可以调整计量的大小；

性能特点：
1：本液体食品包装机采用先进的光电跟踪系统，包装有色标的包装材料时，可获得完整的商标图案；
2：无须调整其他部件即可改变洗发水、酱油醋、豆浆、水等液体包装物料制袋长度，且准确无误，本液体包装机还采用步进电机控制，精度高；
3：本液体食品包装机在对豆浆、洗发水、棒棒冰、茶饮料等液体包装时采用回转式切刀整体调节装置，通过更换刀具可实现一字切断，花纹切断，一字形连袋切断。；
4：本设备包装速度和制袋长可在额定范围内无级调整，不需要更换零件；
5：本液体包装机具有完善的自诊断、故障自动停机提示等功能。
6：与物料接触部分采用316L不锈钢制作，提高搞腐蚀强度，确保包装洁净、无污染。

操作事项：
1：本机器采用AC380V+N三相四线制动力电电源（如果用户没有此动力电源，也可改装为单相220V电源），控制回路及加热电路均为AC220V电压，所以供电电源必须接引工作零线，并将本液体食品包装机机壳可靠接地，防止触电，保证人身安全；
2：本液体包装机采用可调计量泵方式、填充计量。茶饮料、酱油醋、豆浆、洗发水等液体包装填充物料前要将计量系统中旋塞铺上的标记位置调整正确，并根据被包物料的稀稠和计量的大小选用合适的出料嘴，避免滴漏和计量准确度的要求；
3：用手盘动主电机皮带，观察本液体食品包装机运转是否灵活，当确认本机器无异常情况后方可通电开机；
4：在本液体包装机上方可将包装材料装在两挡纸轮之间，架在架纸壁板的槽中，挡纸轮应夹紧所装包装卷材的筒芯，并使包材的中心对正制袋器的中心，然后将顶丝拧紧，并使印刷面朝前，热封和面（聚乙烯面）朝后，本液体食品包装机开机后根据送纸情况调整摩擦盘的压力，即调整挡纸轮的阻尼大小，顺时针转动调整环可使摩擦力变大，反之减少。

包装效果图：
