液体自动酱油醋包装机
时间:2013-06-27 09:45    来源:网络部    责任编辑:张玉振    点击:次    打印

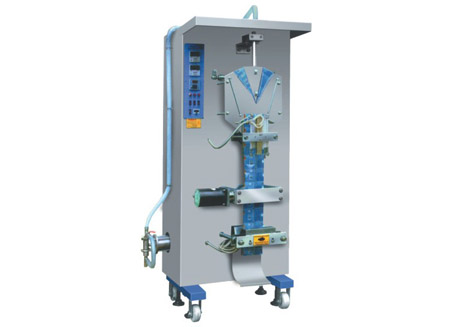

液体自动酱油醋包装机


产品简介
本酱油醋包装机全部采用不锈钢制成,高位平衡罐或自吸泵定量充填,直热封切,适用于以聚乙烯塑料薄膜包装酱油、醋、果汁、牛奶等液体,采用厚0.08mm聚乙烯薄膜,其成形、制袋、定量灌装、油墨印字、封口切断等过程全部自动进行,薄膜在包装前进行紫外线消毒,符合食品卫生的要求。
适用包装材料:纸/聚乙烯,玻璃纸/聚乙烯,聚丙烯/聚乙烯,聚酯/铝箔/聚乙烯,聚酯/镀铝/聚乙烯,尼龙/聚乙烯,聚酯/聚乙烯等复合材料等各种可热封合的复合膜包装材料.

主要用途
  本酱油醋液体自动包装机以聚乙烯塑料薄膜包装各种酱油、食用醋、料酒、白酒、消毒饮料、果汁、牛奶、酸奶、豆浆等液体产品。

技术参数
生产效率:        2000袋/h
灌装精度:        ±1.5%/袋
整机功率;          1.2KW
机器重量:        350kg
电       源:        220/380V,50Hz
外形尺寸:        长×宽×高——1057×750×1870
包装质量范围:  200-500g/袋
薄膜尺寸规格:  厚度-0.08mm,宽度-320mm(240mm)

工作原理
本液体包装机单片塑料薄膜通过成形器形成薄膜筒,经竖封加热块压合迭封后,进行印子、送袋、灌装、横封、切断从而完成整个制袋过程。

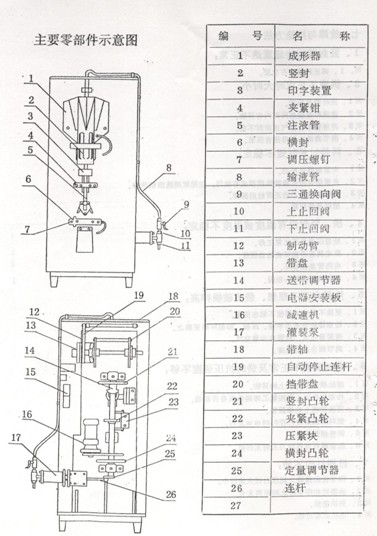

结构图:
酱油醋包装机结构图
1:主传动系统:本液体自动包装机主传动系统采用行星摆线针轮减速机带动链轮使主轴转动,带动竖封凸轮、送带伞齿轮、推杆凸轮、横封凸轮、灌装调节器,完成该机全部动作。
2:送带部分:本酱油醋包装机由送带伞齿轮传动送带调节器,带动夹紧钳上下移动完成所需尺寸送带。
3:灌装部分:由计量泵将酱油、醋、洗发水、豆浆等灌装液体经注液管注入薄膜筒内,量的大小由定量调节器调整。
4:横封部分:在夹钳下方,经成形、竖封、灌装后的薄膜袋,由本液体自动包装机横封加热块来粘合切断来完成整个制袋过程。
5:竖封部分:在本酱油醋包装机成形器下部,经成形器成形后的薄膜筒,通过竖封加热块进行迭封,复位的动作由主轴上竖封凸轮来驱动完成。
6:油墨印字是本液体包装机和其他机型所区别的一个重要功能装置,本装置采用直热式和机械离合的方式完成油墨印字,具有字迹清晰,换字方便,使用可靠。
7:自动停止部分:当机器工作时,如薄膜用完后机器自动停机,停止连接部分由连接杆压在带轴薄膜上。

性能特点
1、本酱油醋包装机选用国内高品质元件,确保机器故障率低、性能稳定;
2、封品形式多样,有四边封、边封、中封、宽边封等;
3、本液体自动包装机任意调节袋长,不需要更换零件;
4、热封温度双路控制,确保温度准确;
5、本设备在对酱油、醋、果汁、牛奶、豆浆等液体包装完,自动在封口处打印8位数生产日期;
6、本液体包装机采用先进光电跟踪控制袋长,能保持完整图案,包装数量采用电子计数。
7:外壳、管道、消毒器、定量泵采用不锈钢结构,美观且清洁,符合国际食品卫生标准,可放心使用;
5、高位平衡罐或自吸泵定量充填,包装误差1.5%左右,精确度高;

操作与调整
1、正确接通本液体自动酱油醋包装机电源,激起主轴旋转方向为逆时针。
2、开机运转5-10分钟,用清水冲洗管道、计量泵,以确保达到食品卫生标准。
3、先将塑料薄膜筒套在本液体包装机料架丝杆上,再将基座紧固,以成形中心为基准,使薄膜成形时保证左右宽度一致,用两段档袋手轮压紧、固定,调整制动臂拉簧拉力,以送带灵活、刹车良好为宜。
4、将酱油醋液体自动包装机竖封温度调整到150-200℃,可视室温及薄膜材质再进行微调,以粘牢为宜,印字轮温度调到80℃-100℃左右,以字迹清楚为宜,预热30分钟使加热块恒温后,方可对酱油、食用醋、料酒、白醋等液体进行灌装生产。
5、调整本酱油醋包装机送带连杆在送带调节器上的位置,可得到所需袋长度,向外调为延长,向里调为缩短,调整时限将缩块上的坚固螺母拧松,再拧动调整形手柄,调整好后,即可把紧固螺母紧固。
6、调整本机计量泵连杆在定量调节器上的位置,可得到酱油、白醋、食醋、料酒、牛奶等液体包装所需装量,向里调整为减少,向外调整为增大(方法如条5)
7、油墨印字部分:调整本酱油醋液体包装机油墨轮和字母之间距离,应转动油墨轮调节按钮,使油墨轮和字母之间有手感到轻摩擦之感觉为宜,字母轮和薄膜之间压力调节,应调节印字盒后面的三只固昆定螺丝的螺母,以字迹清晰为准,本液体自动酱油醋包装机出厂前已经将整个印字装置调节到最佳位置。注意:停机时应将四氟隔热片(吊在机盒上)插入印字轮和薄膜之间,以免烫坏薄膜。
8、当薄膜卷使用完后,本液体自动酱油醋包装机机器会自动停止,换上新薄膜卷,用胶袋和机内留下的薄膜接好后续用。
9、定期检查本酱油醋液体自动包装机横竖封加热块,应及时清除黏附的污物,清除时不允许使用金属工具,以免损坏工作面,并定期(每班数次)在竖横封不粘布上擦涂硅脂,以延长不粘布寿命和增加热封效果。

包装样品
米醋包装效果料酒包装白酒包装白醋包装效果
